PowerWorld Simulator是一款功能强大的开放式电力剖析工具,PowerWorld中文版支持可视化的时尚计算和展示,具备时尚计算,短路计算,暂态稳定仿真功能。
PowerWorld 模拟器与用户的交流大多借用鼠标来完成,其界面遵循用鼠标的惯例。通常来讲,用鼠标左键可直接修改、控制系统中的设施,右键可用来查询某一设施的详细情况或可选项的列表视图。另外还规定了鼠标的一些特殊使用方法。

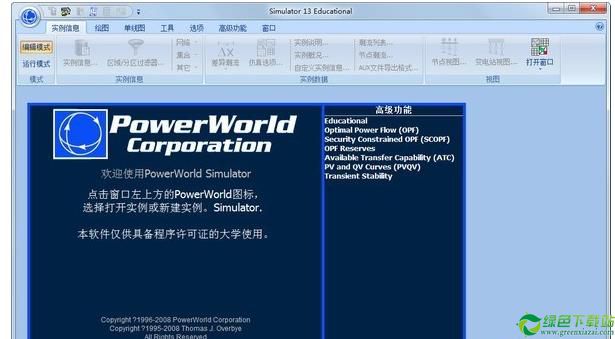

PowerWorld 模拟器的常用模式有两种:编辑模式和运行模式。编辑模式用来创建新模型或修改已存在的模型;而运行模式则用来模拟演示所创立的系统。通过点击程序栏的EDIT MODE 和RUN MODE 按钮,可在两者之间随便切换,但每种模式中菜单的命令是不一样的。PowerWorld 模拟器的很多功能可通过用工具栏来完成。工具栏中还包含不少控制栏,它们均可通过鼠标来激活。工具栏共有8个,如下图所示,自左到右,自上到下依次为:
文件栏:通过本栏可进行存盘、打印、读取等操作。本栏也提供了联机帮助和模型查错工具。PowerWorld 模拟器允许用户用几种不一样的格式存储系统模型。选择主菜单File 中的Save As 项可出现对话框,在对话框左下角存储文件种类一栏中可选择所需的保存格式。模拟器能以多种二进制格式 、多种PTI 版本所用的原始数据种类、IEEE 通用格式等来存储模型。
程序栏:在本栏可切换程序的编辑或运行模式,来控制时尚计算的各种信息。本栏包含以下选项:编辑模式:编辑模式用于创建新的模型和修改已存在的模型。通过点
击程序栏的“编辑模式”钮可切换到本模式。在本模式下可进行以下操作:创建一个新模型;在已有些模型中增加元件;修改单线图中实物的外观;查询并修改没用图表显示的模型,等;运行模式:本栏提供了运行模式下的一些基本操作钮,可以控制模拟的
开始、继续、中止,与显示曲线图、切换单线图等。在本模式下可进行动画定时模拟,可达成单步时尚计算与电力系统的时域仿真。在程序选项板上点击“运行模式”按钮进入运行模式。主要功能包含:可通过单线图来查询模型的图形;模型信息 显示,通过表格显示图来查询整个电力系统的状况;通过对话框改变仿真选项与时尚计算;换算在任意节点上的负荷、并联支路和发电量;电压曲线图;功率转移分布因子 的计算;依据进行纯时尚研究还是时域经济性剖析进行用户自定制,等;
单步求解:时尚方程进行单步求解是相对于定时仿真而言的。该按钮允许用户模拟一个独立的系统时尚。日志:该钮可开关日志窗口。该窗口可显示时尚计算过程的进度,并在研究非收敛模型时提供帮助;
舍弃:终止正在进行的时尚计算。若程序正实行一个定时的仿真,按舍弃 键可暂停实行程序。图像放大栏:为显示复杂的电力系统图,PowerWorld 模拟器可放大和移动单线图。可在本栏中直接指定放大的尺寸,也可通过选定图中某一矩形地区来设定放大倍数。本栏包括一对话框,可以通过它选择以某一母线为中心显示单线图。
选项/ 信息栏:通过本栏,可飞速查阅PowerWorld 模拟器的有关信息和设置选项。可设置有关仿真和求解的选项、概念过滤显示、进行单步时尚计算、创建迅速时尚表、显示某一节点的具体信息,或切换到别的单线图上。展放栏:本栏提供了另一种移动/ 缩放控制方法。可用4 个箭头来调整图的显示范围。另外2 个按钮可用来缩放图像。
格式栏:通过本栏,可改变字体、颜色、线型,图形放大比率及其层次等。也可设定不同绘图参数的缺省值,并在必要时重设这类值。本栏中的按钮集中了主菜单中“格式 ”项的大多数内容。编辑栏:本栏包含一些模型编辑工具。可剪切或复制单线图上的单个设施并把它粘贴在原图或其他图中。同样也可通过一般的选取操作或矩形框圈对一组元件进行相同的操作。
插入栏:用本栏按钮可在现有些单线图上添画新组元。这类组元包含电力系统的元件如节点、输电线、变压器、负荷、发电机和“区域 ”、“地区 ”与诸如“饼图 ”等提供咨询信息的框件。也可添加文本框或矩形、椭圆形、弧形等形状的显示框,而这类均与系统中其他设施无关。本栏中的按钮集中了主菜单中“插入 ”项的大多数内容。
