Altair Flow Simulator

Altair Flow Simulator是一款热流体模拟剖析软件，这款软件可以模拟热流体在管道内的传输能力。因为流体的旋转速度在燃气轮机剖析中是重要的，因此流动模拟器包含腔解算器，其计算角动量平衡。腔解算器连同旋转元件，在切线方向上成角度的元件，涡流元件和涡流室可用于模拟旋转流场。

软件介绍：

Flow Simulator可以用可压缩气体和不可压缩液体作为工作流体。可压缩气体选项可以用单一物种或2种物质的混合物，比如空气和蒸汽。可用的流体成分选项包含：空气作为理想气体，单一真实气体，空气作为理想气体与一种真实气体的混合物，与两种真实气体的混合物。 Flow Simulator与NASA的CEA库相连，可以提供更普通的气体混合物与反应流。 Flow Simulator中提供的不可压缩液体包含水，喷气燃料和油。用户还可以参考需要输入自概念流体属性。

Flow Simulator互联网由称为“元件”的流动管道组成，这类流动管道连接在称为“腔室”的节点之间。互联网的边界由“边界腔室”概念，“边界腔室”具备固定的流体特质，比如温度和重压。流通过边界室进出互联网。各类型型的元件可用于流互联网中。元件的选择包含孔，管，泵，弯头，阀门，喷嘴，密封件和涡流，用于旋转流动，膨胀，缩短。所有元件种类都有一个上游室和一个下游室。

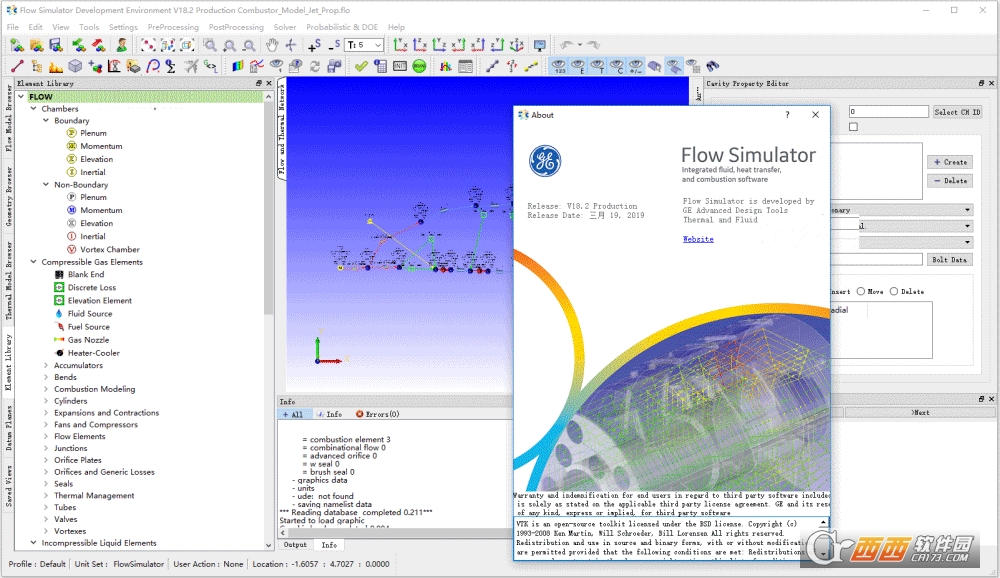

Flow Simulator可提供四种腔室种类：通风室，通过将动态项固定为零来消散流入流体的流体速度;动量室，其计算来自进入流的合成室流速（包含方向），并用与下游限制对齐的动重压分量来驱动出口流;惯性腔，像动量腔，除去它在惯性（绝对）参考系中跟踪流体特质，比如速度和总温度，并允许在具备不同转速的框架之间转移。第四腔室种类，即涡流腔室，不与诸如前3种腔室种类的元件连接。涡流室将数据存储在绝对参考系中，并用作涡流和空腔的参考室。下图显示了以示意图形式显示这类功能的示例互联网（由Flow Simulator GUI预处置器生成）。

软件优点：

1、迅速准确的混合保真（1D，2D和3D）流动模拟，可处置复杂几何和长期瞬态任务。灵活的通用平台，允许不一样的组依据其垂直方向实行建模，从而组合起来创建系统模型。
2、现代图形用户界面，可以将3D数字CAD与剖析模型叠加/集成。GUI适用于将Pre / Solver /和Post全部嵌入单个界面的设计。完全集成的优化模块提供了在3D建模环境中迅速浏览整个设计空间的功能; 系统模型可以参考流量配置，形状，尺寸和热特质进行参数化，以达成最好的本钱效益设计。
3、扩展的预配置元件/组件库，借助很多公开可用的压降和传热特质的实验数据。这个完全可扩展的平台使顾客可以无缝地借助Python脚本集成他们我们的IP和元素配方。
4、行业应用
Flow Simulator可用于很多行业，包含航空航天，发电，石油和天然气动力转换，运输，增材制造，汽车等。Flow Simulator的功能涵盖了这类行业的广泛应用，包含涡轮机械旋转腔系统，二次流和发动机密封，燃烧室冷却，燃料/润滑系统和电厂管道互联网。这款软件还可用于可再生风力涡轮机和发电机冷却和热管理。对于增材制造，它允许热交换器设计和优化。

安装办法：

1、双击“FlowSimulator|V18R1.1|win64.exe”开始软件的安装，选择软件安装目录，默觉得“C:\Program Files\FlowSimulator”

2、点击next设置开始目录名字，默觉得“FlowSimulator”

3、选择是不是打造Flow Simulator的桌面图标快捷方法，记者这里维持默认

4、如下图，点击install就会开始Flow Simulator的安装了

5、Flow Simulator正在安装中，大家稍等一会儿

6、完成后运行软件就能了
