geomagic design x 2017破解版

geomagic design x 2017是一款强大的正逆向混合设计软件，具备实时三维扫描、三维点云、三角网格编辑、装配建模、二维出图等功能，可无缝连接主流CAD软件，包含SolidWorks、Siemens NX、Autodesk Inventor和PTC Creo等。通过它，用户可用现成实物对象设计三维模型，也可用于修改或完成被扫描的零件，其自带的三维扫描数据功能，可将先进扫描技术与直接建模技术融为一体，借此用户在极短的时间内即可在同一款软件中合并扫描数据和设计CAD建模，当然部分扫描出的数据可用于创建制造的实体模型和装配。geomagic design x 2017支持复杂项目的创建，它拥有丰富的CAD工具集、业界领先的扫描数据处置和所有承接挑战性的项目的所需的全部工具，借组这类工具它可处置十亿以上的点云数据，甚至可直接跳过点云清理阶段立即开始创建CAD数模。除此之外，它可用独特的LiveTransfer技术、Design X传输完整的数模，其中就包含特点树，它可用户能基于三维扫描迅速创建实体和曲面，并将数据传输到用户的设计环境中可用户能像编辑其他CAD数模一样编辑它。geomagic design x 2017暂未推出，具体推出时间不能而知，若推出我们会在第一时间奉上。

功能

◆用法如Faro、海克斯康Hexagon和形创Creaform（其他名单将在以后宣布）的硬件插件直接扫描到Geomagic Spark中

◆点云编辑——删除、采样、降噪等

◆通过SpaceClaim的附件导入原始CAD文件

◆网格编辑——删除、补孔、修剪和修复

◆智能选择工具

◆从网格中精确提取曲面、实体和草图

◆直观的推/拉几何图形修改工具

◆全方位的草图和实体建模功能

◆三角网格转成实体模型的偏差剖析

◆创建二维图纸

◆生成三维PDF

◆创建、操作和编辑装配

◆与SpaceClaim的一系列第三方附件兼容（比如真实感可视化、PDM、剖析和CAM）

◆除去支持原始的文件格式（IGES、STEP、OBJ、ACIS、PDF 等）外，还可与一系列CAD和PLM工具相互协作

特征

■直接3D扫描控制工具支持各种最主流的设施

■与Geomagic Capture扫描仪全方位集成

■支持60多种文件格式导入，包含多边形、点云和CAD

■巧妙处置大规模网格和点云数据校准，处置和健全网格结构

■易学易用的面片修复工具可迅速自动穴填补，平滑控制，优化面片，重新包覆，还有像智能刷如此的抛光工具

■直接从3D扫描提取基于特点的实体和曲面

■像用传统CAD中一样，迅速创建实体或曲面

■自动精度剖析™工具把曲面、实体和草图与原始扫描数据进行对比和验证

■Live Transfer™ 无缺失数据传送支持将数据直接导入到行业主流CAD系统

■行业领先的精确曲面创建工具或有机形状转换成精确的CAD模型

■支持全方位输出中性CAD或多边形文件

■在KeyShot软件中为你的设计立刻创建惊人的渲染成效

用课程

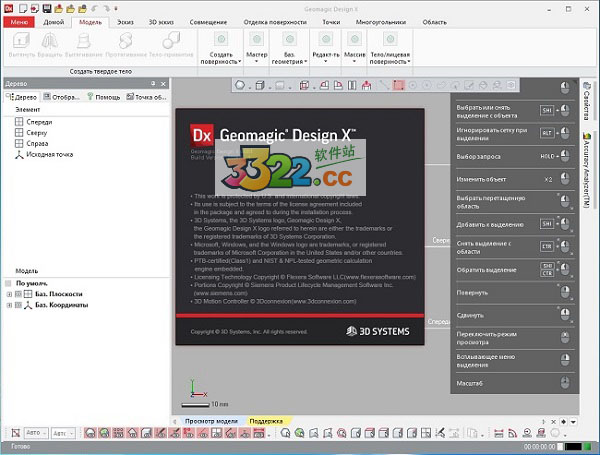

1、界面及基本操作

左键：选择

右键：旋转

鼠标滚轮：缩放

Ctrl+右键：移动

2、案例解说

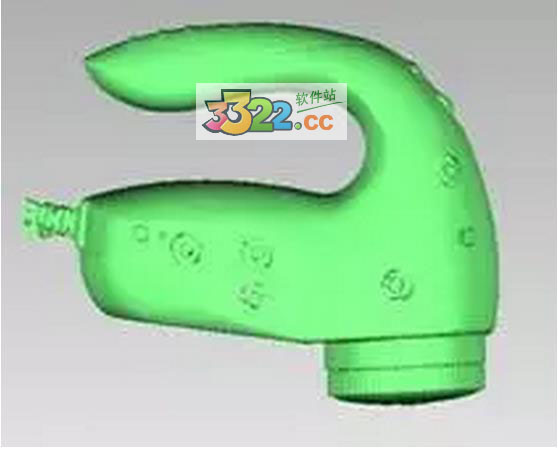

此解说文件将指导大伙迅速熟知Geomagic Design X建模模块中怎么用强大的曲面建模工具完成自由曲面设计及相应功能，逐步引导你完成毛球修剪器商品的逆向建模设计。第一咱们把毛球修剪器分成三个部分，“把手”“机口”“机身”

3、整体建模步骤介绍

1.原始点云（.TXT/.ASC） 2.数据处置（封装为.STL）3.实体数据（.STP)借助3D扫描数据的.TXT格式的三维点经过Geomagic Wrap处置之后转化为.STL格式的三角面片，经过Geomagic Design X曲面建模得到.STP实体数据

4、建模思路概述

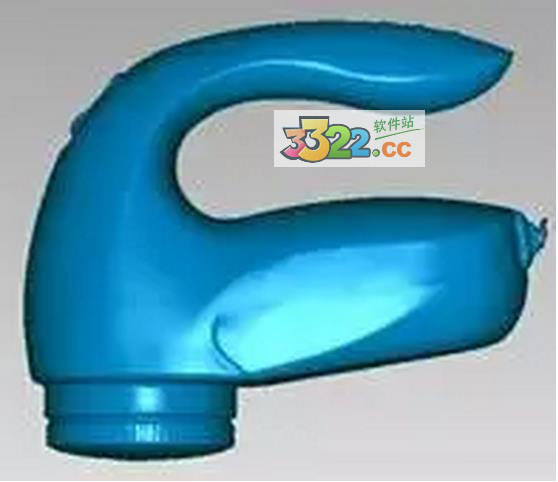

STL模型导入，毛球修剪器坐标系打造

毛球修剪器把手曲面创建，借助“3D草图”“特点放样”，创建自由曲面，完成毛球修剪器把手造型

毛球修剪器机身曲面创建，借助“3D草图”“特点放样”，创建自由曲面，完成毛球修剪器机身造型

毛球修剪器机口特点创建，借助“面片草图”“特点拉伸”，创建自由曲面，完成毛球修剪器机身造型

特点曲面与特点曲面连接处创建，借助“放样”办法填补缺失的面，将整个工件连接

将所打造特点镜像，完成整体曲面

将把手，机身，机口所有特点合成一个实体，边倒角

建模精度剖析

数据导出

5、建模过程详细介绍

1.数据导入，坐标系打造

2.毛球修剪器把手构建

点击按“3D面片草图”钮进入3D面片草图模式，点击“曲线”样条曲线功能，在面片模型上打造如下图所示的多条曲线。曲线的数目依据曲面的曲率确定。点击右下方“勾”按钮，退出3D面片草图模式。

3.样条线用方法，手工画完以下样条线将来，选中所有曲线，用再创建修改样条线的点数，用光顺曲线功能修改曲线的光顺程度，所有曲线的端点整体看起来呈光滑的弧形，能够帮助后面的曲面延长

4.点击曲面放样按钮，用放样的办法画出把手上表面的曲面，点击此命令后，依次点击草图中绘制的曲线，其他参数不改变

5.用同上的办法构建把手的下表面，点击按钮进入3D面片草图模式，点击样条曲线功能，在面片模型上打造如下图所示的多条曲线。曲线的数目依据曲面的曲率确定。点击右下方按钮，退出3D面片草图模式

特不要说明
