protel99se中文版带sp6 汉化版

protel99se是应用于Windows9X/2000/NT操作系统下的EDA设计软件，软件具备丰富的设计功能，能进行原理图的设计、印制电路板的设计、PCB板的设计等功能。使用设计库管理模式，可以进行联网设计，具备非常强的数据交换能力和开放性及3D模拟功能，是一个32位的设计软件，可以完成电路原理图设计，印制电路板设计和可编程逻辑器件设计等工作，可以设计32个信号层，16个电源--地层和16个机加工层。是现在互联网上最火爆的电路板设计软件。

官方介绍

protel99se由两大多数组成：电路原理图设计（Advanced Schematic）和多层印刷电路板设计（Advanced PCB）。其中Advanced Schematic由两部分组成：电路图编辑器（Schematic）和元件库编辑器（Schematic Library）。

Protel99使用全新的管理方法，即数据库的管理方法。Protel 99 是在桌面环境下第一个以独特的设计管理和团队合作技术为核心的全方位的印制板设计系统。所有Protel 99设计文件都被存储在唯一的综合设计数据库中，并显示在唯一的综合设计编辑窗口。

功能特质

1、开放式集成化的设计管理体系

2、超强功能的、修改与编辑功能

3、强大的设计智能化功能

设计原理

进入Design Protel 99se后在Documents中通过右键 “New” 打造 “Schematic Document”文件，打开后即可进行电路原理图的编辑。先根据已画好的电路草图将所有元件找

到拖放到编辑框里。将编辑框缩小，将元件照电路的样子搭好，整体上排列匀称。下面就能进行局部的连线了。 或者可以先将电路的每个模块搭好，再通过框定各模块平移组合成完整的电路，取消框定要通过Edit－》DeSelect－》Inside Area－》再用鼠标框定以前选中的模块，就能解除，表现为模块由黄色变成普通颜色。对某个工程的操作是对一个数据库的操作，因此不一样的数据库会在不一样的窗口中打开，通过最小化可看到每个数据库的窗口。

操作课程

1、调用画图工具View－》Toolbars－》Customize

2、在移动元件时按空格可旋转元件

3、找元件时要参照对元件库的描述， Converter含有AD、DA等； analog是模拟器件如运

放等； Memory是存储器件.....

4、一个工程数据库中最好不要将所有文件都放在文件夹Documents中,由于如此会产生一些

意料之外的小问题。而将文件直接放在数据库根目录下则不会出现这类问题。

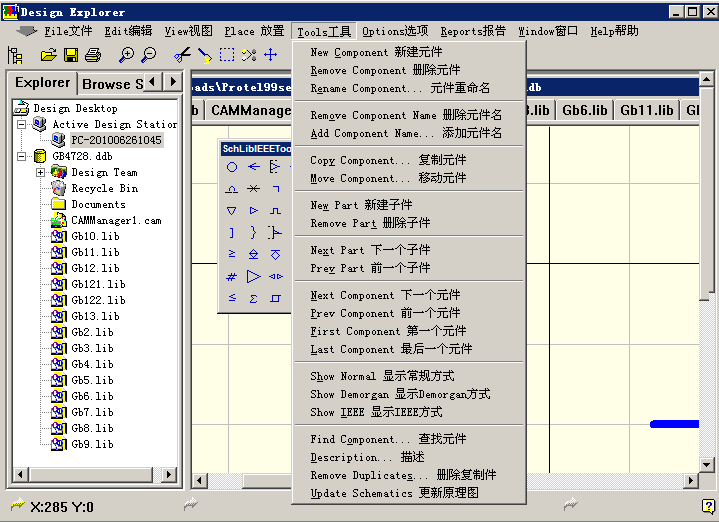

protel99se元件库操作

元件库文件（.LIB）也是基于数据库文件（.DDB）下的操作，同一个数据库下元件库中

的元件才能通过Tools - Copy Component 相互复制，不同数据库时可先用右键的copy将整

个元件库复制到目前数据库，再在该数据库中进行单个元件的复制。在放置芯片引脚时大头指的

是引脚外侧，引脚名字会嵌到芯片框里，引脚号在外侧。

1、在画芯片图时，假如用到画线的功能，则应将View - Snap Grid 功能打开，可增加画线

时的定位精度。

2、不同设计文件之间拷贝模块时，操作如下：先选中要拷贝的部分－》拷贝，鼠标变成十字线

后在选定的地区中间点击左键－》切换到另一个设计文件，粘贴即完成了操作。

Protel 99SE GERBE输出文件后缀名概念

TopLayer .GTL 顶层走线

BottomLayer .GBL 底层走线

TopOverlay .GTO 顶层丝印

BottomOverlay .GBO 底层丝印

TopPaste .GTP 顶层表贴（做激光模板用）

BottomPaste .GBP 底层表贴（做激光模板用）

TopSolder .GTS 顶层阻焊（也叫防锡层，负片）

BottomSolder .GBS 底层阻焊（也叫防锡层，负片）

MidLayer1 .G1 内部走线层1

MidLayer2 .G2 内部走线层2

MidLayer3 .G3 内部走线层3

MidLayer4 .G4 内部走线层4

InternalPlane1 .GP1 内平面1（负片）

InternalPlane2 .GP2 内平面2（负片）

Mechanical1 .GM1 机械层1

keepOutLayer .GKO 禁止布线层

DrillGuide .GG1 钻孔引导层

DrillDrawing .GD1 钻孔图层

Top Pad Master .GPT 顶层主焊盘

Bottom Pad Master .GPB 底层主焊盘

中文版安装办法

1、解压之后先安装99SE主程序

打开目录中的Setup.exe， access Code:输入注册码:Y7ZP-5qqG-ZWSF-K858

2、安装后再安装99SE补丁程序

打开“第二步Protel99SP6b补丁”目录中的protel99seservicepack6.exe

汉化补丁安装说明

1, 安装中文菜单

将附带光盘中的client99se.rcs复制到windows根目录中。

说明：在复制中文菜单前，先启动一次Protel99se，关闭后将windows根目录中的client99se.rcs英文菜单保存起来。

2, 安装PCB汉字模块

将附带光盘中pcb-hz目录的全部文件复制到Design Explorer 99 se根目录中，软件的默认安装地方在：C:\Program Files\Design Explorer 99 SE。

注意检查一下hanzi.lgs和Font.DDB文件的属性，将它只读选项去掉。

3, 安装国标码、库

将附带光盘中的gb4728.ddb（国标库）复制到Design Explorer 99 se/

library/SCH目录中，并将它属性中的只读去掉。

将附带光盘中的Guobiao Template.ddb（国标模板）复制到Design

Explorer 99 se 根目录中，并将它属性中的只读去掉。

汉化完成.OK!

4, 安装orCAD转换程序（假如需要的话）

将附带光盘中orCAD-Protel目录中的全部文件复制到Design Explorer 99 se

根目录中。
