visio用示例

下面通过演示visio中创建UML类图的步骤，来讲明visio的基本使用方法。

01. 新建UML图

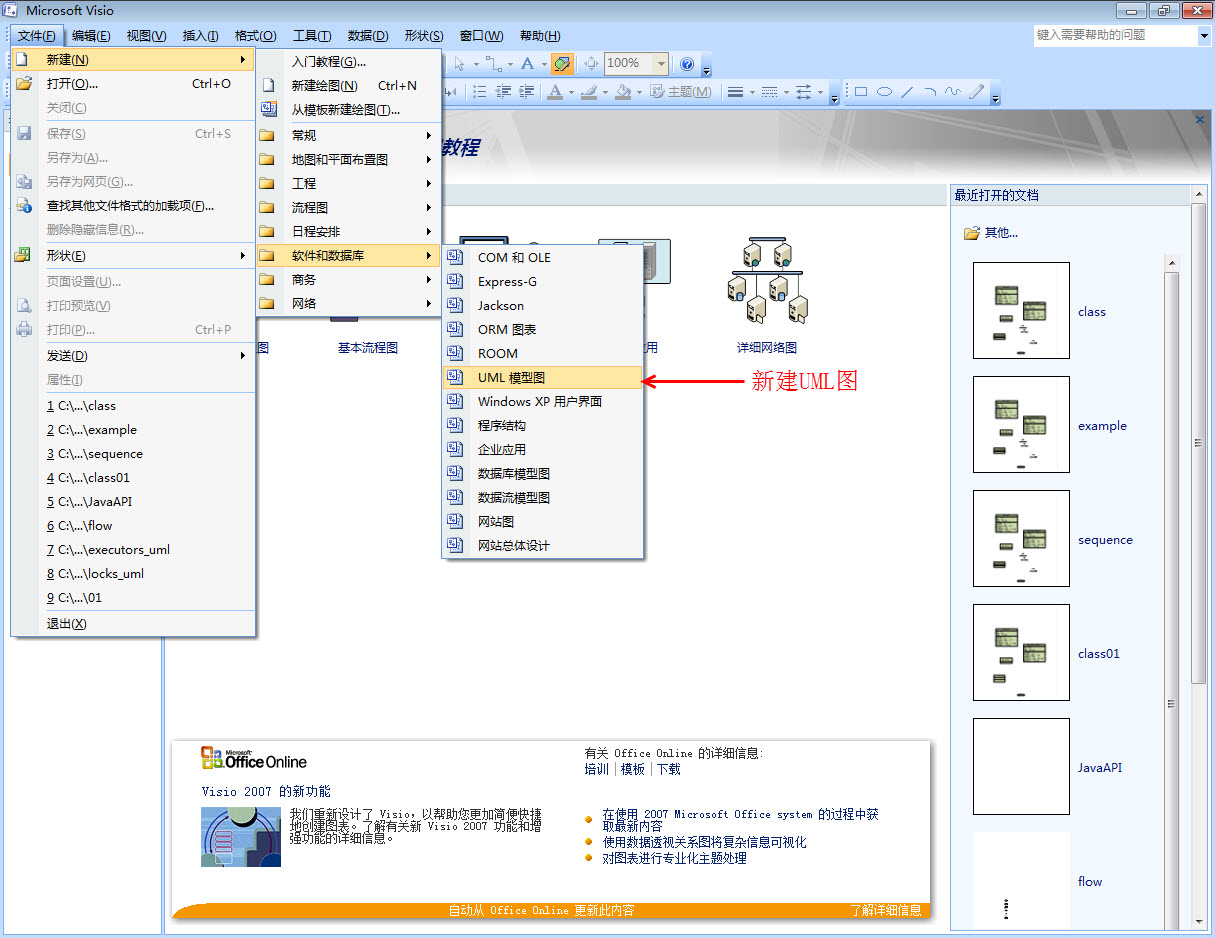

打开visio 2007后，点击文件 - 新建 - 软件和数据库 - UML模型图。如下图所示。

新建UML模型图之后，看到如下图所示画面。图的左边，是几种常见的UML图的图形元素。

02. 新建类
将静态结构中的类，拖到绘图地区；然后，将字体大小设置为14。如下图所示。

03. 打开UML类属性对话框
双击绘图地区的类1，弹出UML类属性对话框；并将类名修改为int。如下图所示。

04. 创建int类
点击确定，创建int类。创建的int类在绘图地区的形状如下图所示。就如此，一个很简单的类就创建成功了！

下面创建一个稍微基本的类Student，Student声明如下：

public class Student {
private int id;

public void setId;
public int getId ;
}

01. 打开UML类属性对话框。
第01~03步，新建一个类，打开一个UML类属性对话框，并设置类名为Student。如下图所示。

02. 创建特质。
点击对话框的特质，并添加Student的属性id，设置id的种类是int种类。如下图所示。

03. 创建操作。

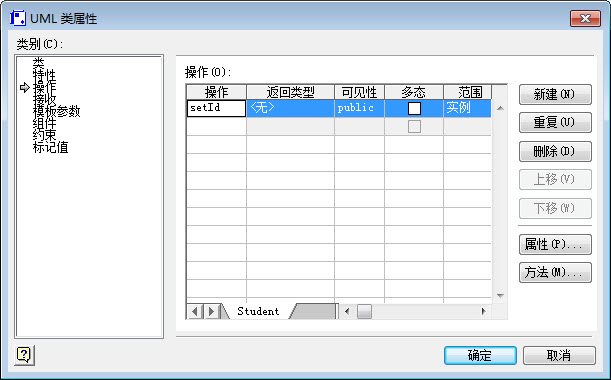

点击对话框的操作，并新建操作setId。如下图所示。

选中setId，点击属性，弹出UML操作属性对话框。如下图所示。

点击UML操作属性对话框，并新增参数id，设置id的int种类，类型是in。如下图所示。

点击确定。返回UML类属性对话框。如下图所示。

点击新建按钮，新建操作getId，并设置其返回种类是int。如下图所示。

04. 点击确定，关闭UML类属性对话框。就如此，Student的类图就创建完成了。如下图所示。

05. 保存类图为jpg图片。

通过visio创建的文件，默认会被保存为.vsd格式。.vsd格式的文件包括了文件的完整信息，能便捷下次修改！
但，有时大家需要将完成的visio图单独的抠出来。比如，将上面完成的Student单独的保存成一张图片。可以通过以下操作完成：
点击文件 - 另存为，弹出另存为对话框；然后将保存种类修改为JPEG 文件交换格式。如下图所示。

点击确定，文件就被保存为一张JPEG图片。如下图所示。
