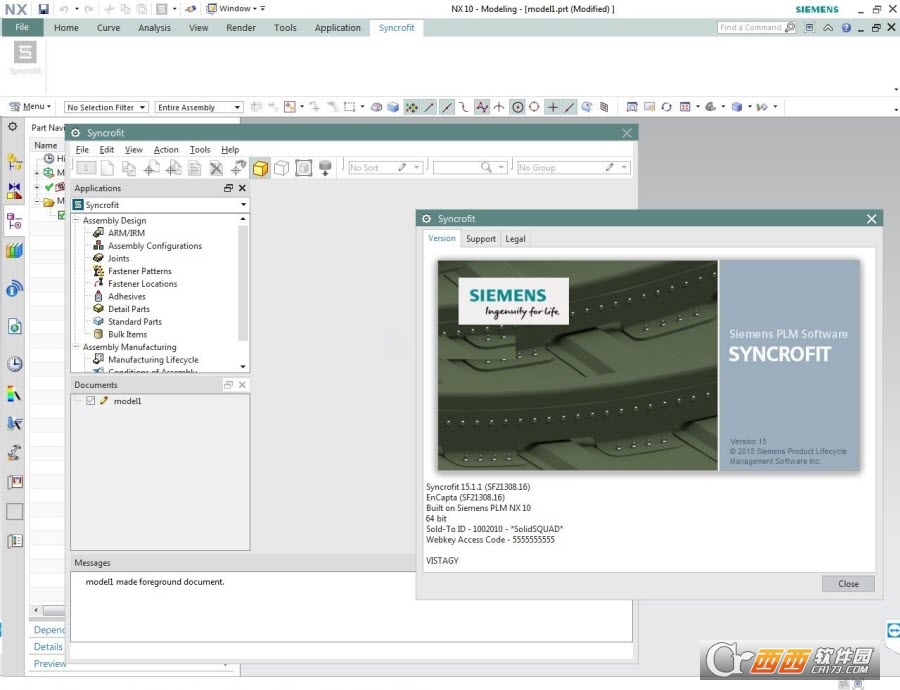

西门子飞机机身紧固件设计软件Siemens Syncrofit

Siemens Syncrofit是西门子编程系列软件中的飞机机身紧固件模型设计软件，这款软件主要用于复杂飞机机身总成和大型飞机结构的设计与制造。新版本免去了制造工程师手工验证它们是不是按计划正确用和机身总成是不是符合设计需要等步骤。除此之外，Syncrofit 13还拓展了与西门子 Teamcenter软件的集成能力。

功能特点：

1、装配硬件模型

Syncrofit捕获CAD模型中困难概念的装配，安装和其他详细需要：

联合/紧固件概念

紧固件安装概念

孔和密封剂需要

皮尔斯和叠加评估

边缘距离和紧固件间距验证

自动生成规范树格式

2、联合概念和其他非几何信息

与组件中两个或多个零件的配合有关的非几何信息，包含连接零件的所有非模型组件 | 比如粘合剂和界面特点，如材料兼容性

3、紧固件概念

自动允许概念紧固件地方和特点，并访问数据库和库以自动生成报告和消耗数据（以监控本钱）

4、步骤需要

迅速概念需要，比如孔规格和制造说明，并将它们与CAD模型中的几何关联起来

5、细节零件和需要模型的自动填充

启动后，Syncrofit会为详细情况部件和需要模型创建对象：详细情况部件，具备实体几何体ARM（部件需要模型）IRM（安装需要模型）需要模型需要在实例名字中包括字符串“ARM”或“IRM” 被Syncrofit认同。 不包括实体几何的零件（此装配中的RLM模型和蒙皮表面模型）将不会创建对象。在会话期间添加或删除的模型将动态更新。

6、下游数据生成

这包含：

制造模型（MARM / MIRM）创建

专业文件（BOM，重量等）

使用详解：

1、快捷键
Ctrl + P打印
Ctrl + Q退出（退出并关闭Encapta窗口）
Ctrl + T在列表视图和表视图之间切换
Ctrl + N新建 | 为应用程序浏览器中目前突出显示的任何选项创建一个新对象（这仅适用于独奏对象。假如浏览器选项具备子菜单选项，则不起用途。）
Ctrl + Shift + N用几何选择创建新的
Ctrl + B基于创建 | 依据另一个（目前突出显示的）对象中的设置创建新对象
Ctrl + Shift + B基于几何选择创建
Ctrl + Shift + F用几何图形选择查找 | 通过在CAD窗口中选择几何图形来定位
Ctrl + F表单查找 | 按Encapta表单上的特定成员和选项进行搜索
Ctrl + I导入EnCapta XML | 允许你将XML文件导入Encapta
Ctrl + E导出EnCapta XML | 允许你从Encapta导出XML文件
Ctrl + A全选 | 允许你从列表中选择所有项目
Ctrl + L Link | 用于在对话框窗口内设置链接。
Ctrl + U取消链接 | 用于在对话框窗口内取消设置链接。
2、设置Syncrofit“行动”的程序Syncrofit提供用“操作”生成自概念报告和文档的功能。报告可以参考特定用例进行定制，并依据需要进行格式化。Syncrofit包括随即用型应用程序提供的五个样本报告。可以在主工具栏上找到“操作”列表：
然后可以将导出的XML数据转换为所需的文件种类（HTML，Excel，XML，PDF等）。这还允许你格式化数据显示，然后过滤将导出的数据。
注意：可以在咨询服务组织的帮忙下或在你我们的IT组织内创建其他报告。
3、样本程序
以下是显示用于设置“紧固件硬件报告”操作的步骤的过程。
1.创建了一个概念所需内容和报告格式的XSL文件。此XSL文件将XML数据转换为HTML报告，该报告列出了程序集中的所有紧固件和关联的硬件。该文件需要存储在此处：
$SYNCROFIT|HOME\SyncroFIT可\action|scripts
要查询“紧固件硬件报告”操作的XSL文件，请打开以下文件：
$SYNCROFIT|HOME\SyncroFIT可\action|scripts\AXE|FH.xsl
示例文件（AXE|FH.xsl）内容
